    商用廚房工程圖紙幅面的選擇方法

    文章出處：東莞客興隆廚具設備科技有限公司責任編輯：客興隆發表時間：2022-07-22瀏覽量：750

    繪制圖紙前必須根據所畫實物的尺寸和結構選擇一定大小的幅面，國標規定的常用圖紙幅面見表1-2。

    表1-2 基本幅面及圖框尺寸 單位：mm

    幅面代號

    A0

    A1

    A2

    A3

    A4

    B×L

    841×1189

    594×841

    420×594

    297×420

    210×297

    a

    25

    c

    10

    5

    e

    20

    10

    注：表中BxL為相應幅面的寬、長尺寸，a為需要裝訂的圖紙的左邊留量，c為其他三邊的留量。圖紙不需要裝訂時，四邊的留量相等,均為e。兩種幅面的式樣見圖1 一 1。

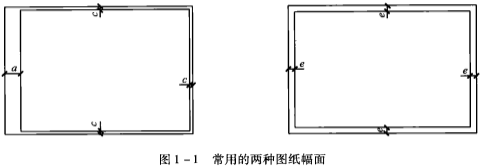

    圖1-1常用的兩種圖紙幅面
