在廚房設備工程的制圖中，廚房設備平面布置圖、廚房設備用電位置圖、廚房設備給排水系統圖及廚房排送風系統圖是非常重要的技術資料。它們不僅是廚房設備工程安裝施工的藍圖，也是今后維修保養的依據。

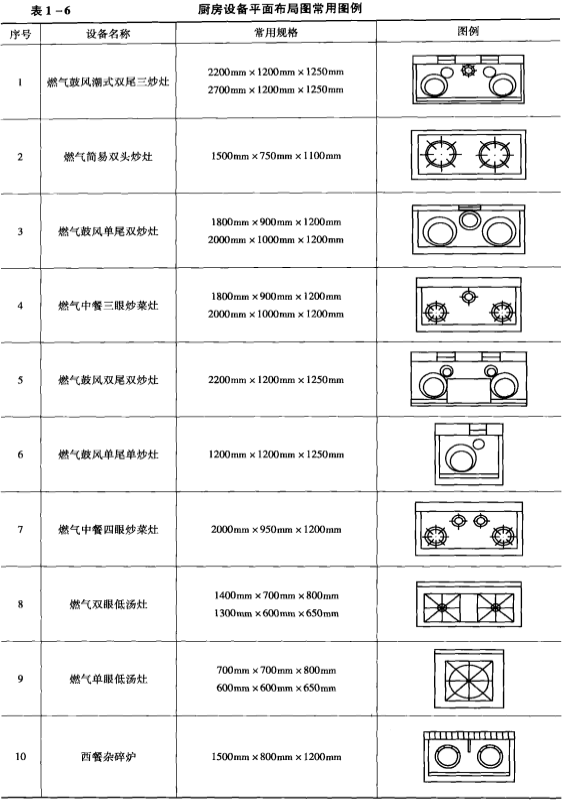

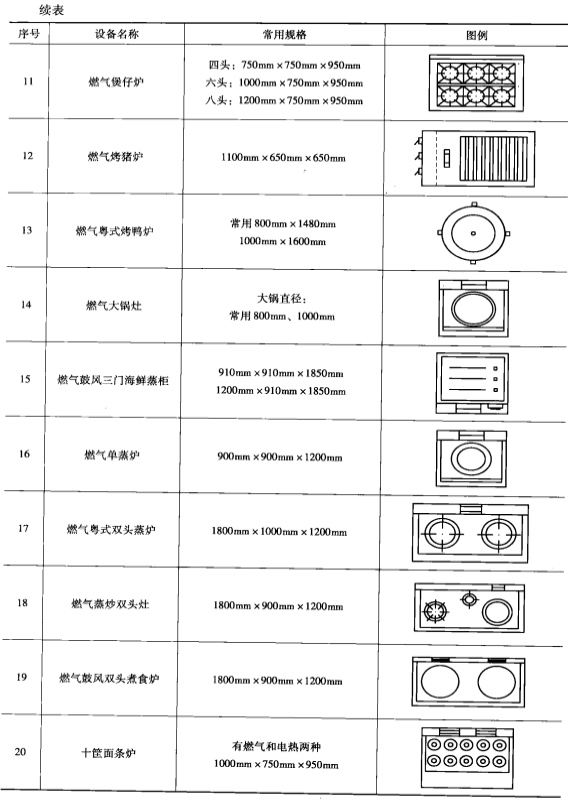

為了簡明方便地繪制這些圖紙，對每種廚房設備和其他設備及零配件都規定了相應的簡單圖形符號，稱為圖例。目前對于圖例國家沒有統一的規范和標準，各行業各地區都有不同的習慣圖例。比較流行的廚房設備圖例見表1-6，通風工程的常用圖例見表1-7。
